立式饮水机使用说明书JO-L，J0-L4，JO-LV，JO-LV4，JO- LV2，J0-LV2A，JO-LV2D，JO-LW，Jo-LW4，W-LV

用户使用说明书

JO-L，J0-L4，JO-LV，JO-LV4，JO- LV2，J0-LV2A，JO-LV2D，JO-LW，Jo-LW4，W-LV

·高效节能

·省时方便

·卫生安全

·防超温保护

·本产品已由太平洋保险公司承保

·在安装使用前请仔细阅读此说明书，按规定方法正确安装与维护保养，否则请不要使用本产品；并妥善保管好说明书。

·本产品只适合在中国大陆销售和使用

·本产品不适合高原地区或海拔高于800米地区使用，如需在高海拔地区使用请与我司联系特殊定制

卫生许可批件文号：粤卫水字[20201-05第S0196号

粤卫水字[2018]-05-第S0121号

粤卫水字[2018]-05第S0123号

2020**版

一、安全注意事项

警告！以下事项操作不当可能造成人员伤亡

1、安装该产品前必须检测和确认地线应接地安全可靠，并且不带电，否则请不要安装和使用。

2、务必使用AC220V/50Hz独立电源

3、务必使用独立具有中国强制认证（CC）的标准三孔10A插座，并可靠接地。

4、检查电表、电线线径是否符合改设备的额定电流要求，必要时请有资质电工检警示查线路。

·禁止在该设备附近放置燃、易爆物品

·安装、维修及维护时，必须拔出电源插头，严禁带电操作

·非专业维修入员请勿擅自修理、维护、拆卸或改装该产品

·严禁使用湿手插拔电源

·严禁用水冲洗、喷溅该产品，电气部件接触水有可能损坏或有触电危险

注意！以下事项操作不当可能造成人身伤害或财产损坏

1、严禁将该产品安装在室外、室内潮湿或能结冰的地方，应安装在室内排水良好禁止的地方

2、如果电源线损坏，为避免危险，必须使用我公司提供的专用电源线，并由专业注意维修人员更换

3、排水时，必须断开电源，待热罐内部水温低于40°C后，方可排水

4、儿童饮水时必须在成人的指导下进行。

5、请务必更换本公司专用的滤芯，以免影响水质，而产生饮水安全问题，或对该注意产品产生破坏性影响。

二、特点

1、多级净化反渗透处理，水质纯净甘甜

2、智能换芯提示，确保饮水安全卫生，

3、电子控温加热系统，精准控温开水100%，临界沸腾，无干沸水。

4、防超温，防干烧防缺水，防漏水防漏电，多重安全保护系统安全可靠。

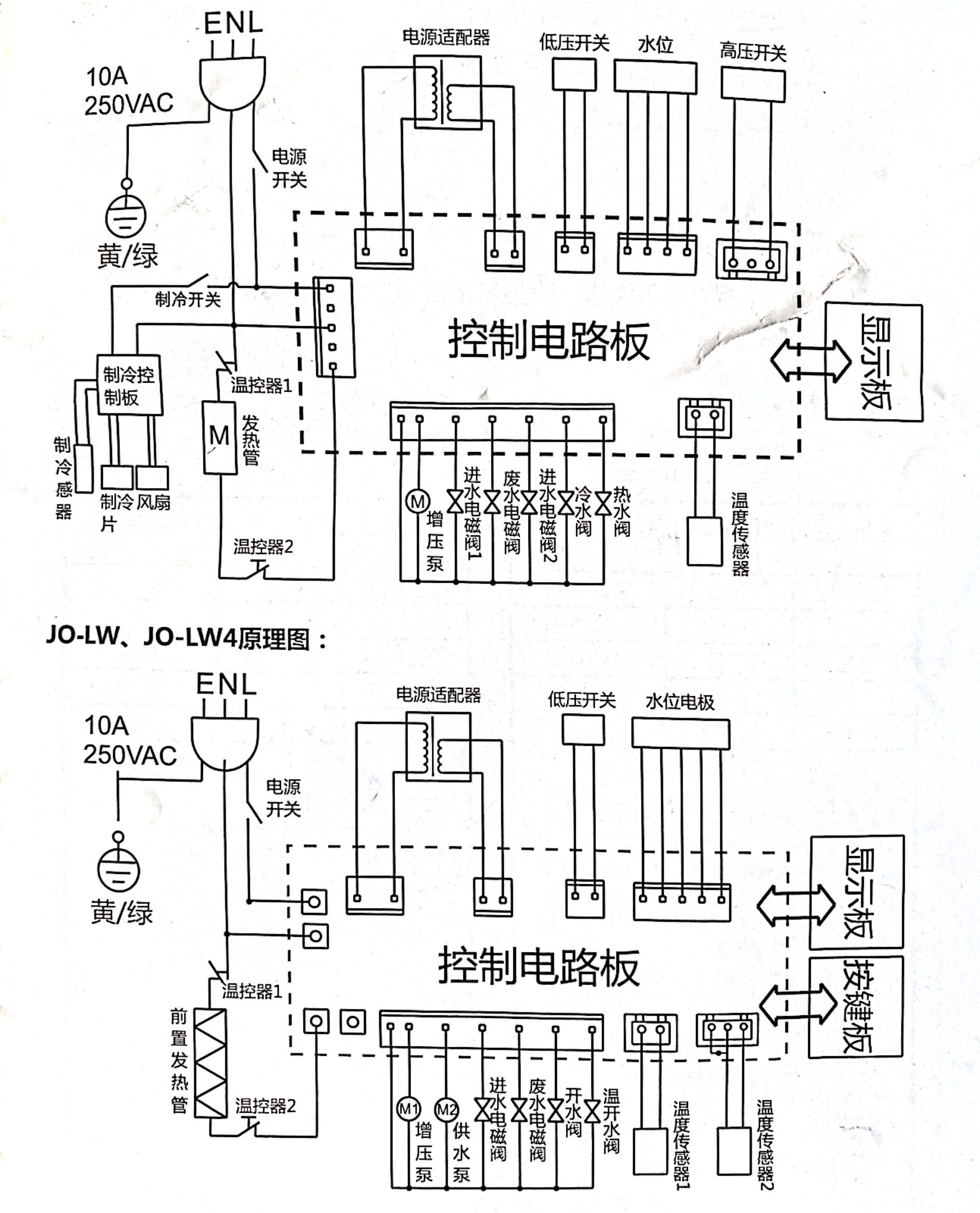

三、电路图

JO-L，J0-L4，JO-LV，JO-LV4，JO- LV2，J0-LV2A， JO-LV2D、W-LV原理图

四、主要参数及原理图

五、安装

一、整机和管路安装

1、把产品从包装箱取出后摆放在固定位置

2、取出内牙快接安装连接自来水

3、取出PE饮水管按照水处理图连接好管路

4、浓水口与溢水口严禁连接排放。

5、该产品须专业人员安装，用连接固定片将产品与墙面连接固定好

二、产品滤芯的安装和冲洗

1、关闭进水球阀，拔出电源插头；将下门打开

2、专业安装人员冲洗滤芯。

3、将滤芯对准端盖顺时针旋紧，使滤芯上与端盖上的定位点对齐

4、安装完成后将下门板固定好。

5、建议更换周期PP棉滤芯为3-6个月、活性炭1为3-6个月、RO反渗透滤芯为24-36个月、活性炭2为3-6个月。

6、因各地水质及用量不同，在水垢与余氯等较高的水源地，须缩短更换周期或净水量

7、滤芯到达更换周期时，请联系售后服务上门更换。

8、首次安装使用，请刷说明书封面激活码（J0-L、J0-14、Jo-V、O-V4W-LV除外）

六、使用说明

1、本设备具有自动制水功能，接好水电，打开进水阀，接通电源，数码显示屏制水图标点亮。待水位大于中水位时，开始加热

2、首次使用请待设备自动运行至停止制水状态，断开电源待水罐内的水冷却后排空再次上电进水。

3、长期停用（大于48小时）后再次使用，必须将水罐内的水排空，再次上电进水

4、显示介绍（JO-L,JO-L4,JO-LV,JO-LV4,W-LV）

制水：设备制水时显示，制水完成显示熄灭。

制冷：设备制冷时显示，制冷完成显示熄灭。

制热：设备制热时显示，制热完成显示熄灭

童锁：设备处于童锁状态下显示，打开童锁显示熄灭

开水：出开水时显示，停止出水显示熄灭

冷水：出冷水时显示，停止出水显示熄灭

净水：出净水时显示，停止出水显示熄灭。

5、按键功能介绍

5.1、童锁键；设备处于童锁状态下，需要触摸此键进行解锁，童锁状态下不能取开水操作

5.2开水键：先按童锁键，图标熄灭，再按此键出开水。（出水时按开水键或冷水键停止出开水）

5.3、冷水键：按此键出冷水，（出水时按开水键或冷水键停止出冷水）

5.4净水键：按此键出净水，《（出水时按开水键或净水键停止出净水）LW操作步骤

6、LW操作步骤

6.1、取开水：先按童锁键，再按“开水”键，取开水；或长按“开水”键，取开水；若20秒无关闭动作，自动停止取开水，或再按一下任意键，停止取开

6.2、取温开水：先按童锁键，再按“温开水“键，取温开水；或长按“温开水”键，取温开水；若20秒无关闭动作，自动停止取温开水，或再按一下任意键，停止取温开杀菌功能

7、杀菌功能：加热至100℃后，长按遥控器“杀菌”键3秒，显示屏显示“S10秒后自动出水，出水完成后，杀菌功能执行完毕；若“S闪动显示，等待完成加热后自动出水执行杀菌功能

七、故障原因和排除方法

注：当产品出现异常现象时，请采用以上处理方法或联系当地经销商售后服务

八、售后服务

1、保修期限：自购买之日起，保修一年（易耗件除外）。

2、在保修期内，凡属产品本身质量问题引起的故障，请致电当地经销商或本公司的售后服务部，本公司将派专业维修人员前往处理。

3、以下情况不属于免费保修范围之内

1-消费者因使用、自行维修、改装、保管不当造成损坏的

2-非本公司维护人员拆卸产品造成损坏的

3-没有购货凭证或购货凭证与产品型号不符的；

4-因不可抗拒力造成损坏的

5-超过保修期的。

4、为了方便产品维修，请保留产品包装箱半年以上

5、兔费维修之外的产品维修，我们将按公司规定的有偿服务标准收费，本公司将为您提供**质的服务。
